AD104_V2.0

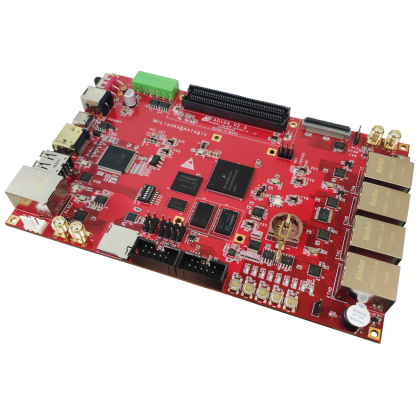

体系结构主处理芯片DR1V90MEG484-2设计设计的AD104_V2.0设计设计板。

开发管理板PS端外设：板载8GB EMMC，DDR3L X2（256Mb X16 X2，1333Mbps），1路TYPE-A  USB2.0界面，1路TYPE-C  UART界面，Micro SD卡界面，板载256Mbit NOR Flash，千兆ETH RJ45界面 X1，RTC钟表，IIC EEPROM，1路CAN FD界面。

搭建板PL端外设：1路TYPE-C  UART模块协议，JTAG调测模块协议，千兆ETH RJ45模块协议 X4，FMC LPC快速IO扩张模块协议，HDMI TX模块协议（最主要适配1080P  60fps），MIPI_CSI-2扩张模块协议（单lane最主要适配2.5Gbps），1路CAN FD模块协议，4个轻按按纽，8路LED的报警灯，蜂鸣器，ADC測試模块协议。
