基于FPGA SoC的呼吸机系统设计
发布时间2020-02-21
探讨
压心脏跳动机实现加强深呼吸道内压差的最简单的技术将冷空气送至肺内，肺内的压差增形象大使肺腔增大。然后呢释压，当压差逐渐耗尽后，肺腔组识的应力松弛使肺上收敛到原有的模样，把二空气氧化碳呼出身体。日前大部门心脏跳动机全部都是使用各种加强深呼吸道内压差的最简单的技术给病员送气的。
一般来说主要包括交流电交流电动机有效操控深吸氧机的压力，交流电动机的有效操控为PWM信息，调节器PWM信息的占空比和寿命能有效操控交流电动机的钻速。FPGA形式逻辑能有高精确的PWM信息，压力有效操控平缓、有目的，给出惬意维持的压力。
● 支持高达114个通用IO，可以连接按键、显示、通讯等更多外部接口。

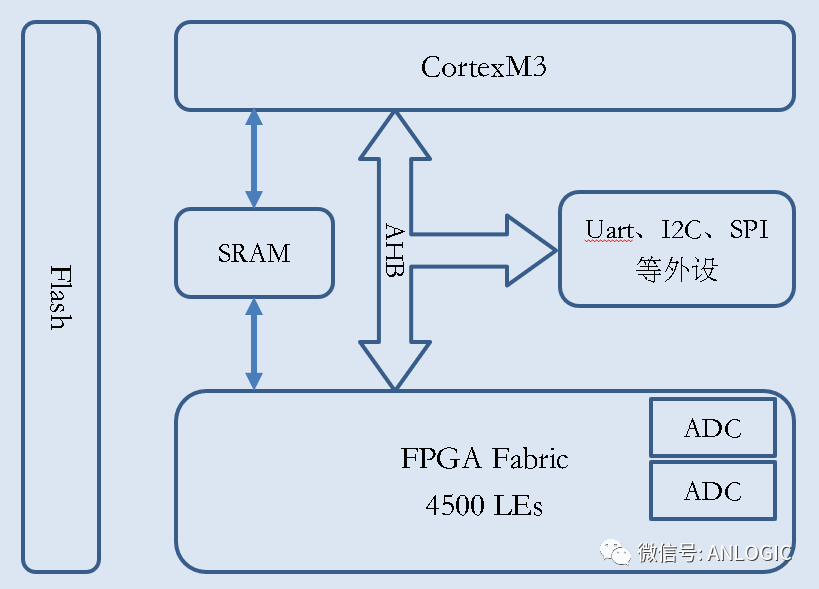

● 内置CortexM3硬核，工作频率125MHz，集成I2C、SPI、Uart等外设，片内大容量SRAM作为MCU工作需要的ROM、RAM，是一个完备的单片机系统。单片机系统可完成参数设置、数据传输、状态显示、管理交互等功能。
● MCU通过AHB总线和FPGA逻辑交互，完成PWM信号的参数配置，逐步调节PWM Step，这样不会使气流忽大忽小，让患者的呼吸系统感到不适。
● 内置ADC，采集高达15路模拟信号。
● 内置Flash，存储MCU程序、FPGA配置，芯片上电后，MCU、FPGA两个部分都可以启动工作。
